检测精度：±0.001mm
检测项目：尺寸大小、缺口、崩边、划伤、毛刺、压伤、混料，掉漆、高度、凹陷、对称度、麻点、轮
检测速度：300-800pcs/min
可检产品：磁芯、磁铁、磁环、电感、电容、电阻
产品优劣
| 设备作用： | 磁环磁材视觉检测设备能代替人工检查产品，并通过视觉成像系统，自动识别产品外观缺陷，自动筛选合格品与不合格品。还可以对测量数据进行统计分析，有效提高了检测效率。 |
| 设备原理： | 磁环磁材视觉检测设备通过机器视觉产品CCD图像传感器将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作对产品做出精确的判断。 |
| 设备功能： | 磁环磁材视觉检测设备具有自动上料、自动定位、自动检测、自动分选、自动下料、智能测控、自动统计、AI深度学习、全自动处理等功能。 |
产品参数
选型配置：上视+侧视+下视 +顶视（可根据检测项目增减检测工位）
检测范围：360°全检
可检物件：磁芯、磁铁、磁环、电感、电容、电阻
检测项目：尺寸大小、缺口、崩边、划伤、毛刺、压伤、混料，掉漆、高度、凹陷、对称度、麻点、轮廓度、颜色等
适用规格：外径φ1.0mm-φ20.0mm ；高度2.0mm -25.0mm
检测速度：300-800pcs/min
检测精度：最高±0.001mm
软件系统：雅创光学影像系统
电源电压：220V 50Hz
额定功率：500KW
气 压：0.4-0.8MPA
工作温度：0℃-45℃
检测导图
尺寸大小 |
掉漆 |
对称度 |
划伤 |
麻点 |
缺口 |

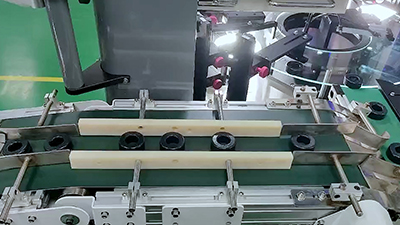

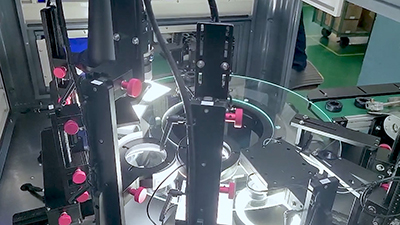

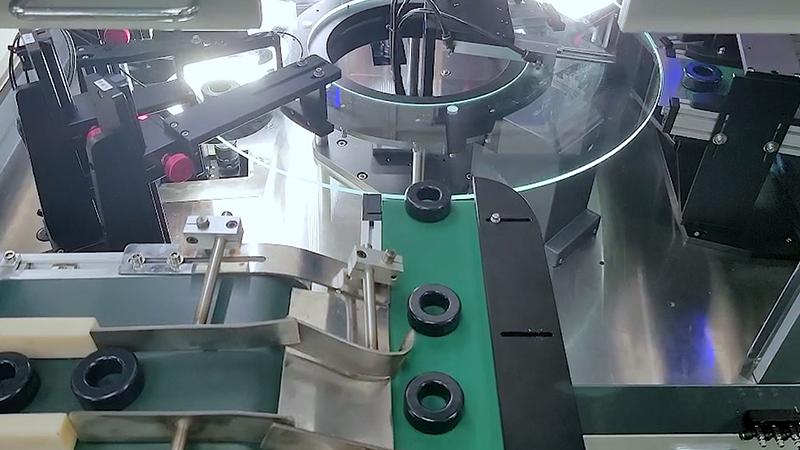

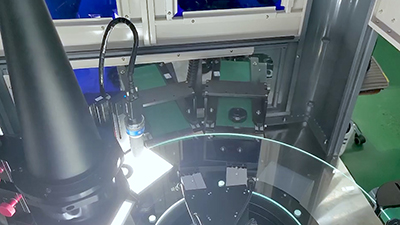

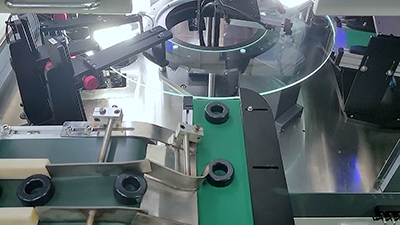

内部细节
 |  |
 |  |
适测产品
圆形磁环 |
扁形磁环 |
卡扣式磁环 |
抗干扰磁环 |
铁氧体磁芯 |
双孔磁环 |
贴片电感 |
钕铁硼强磁 |
磁铁 |

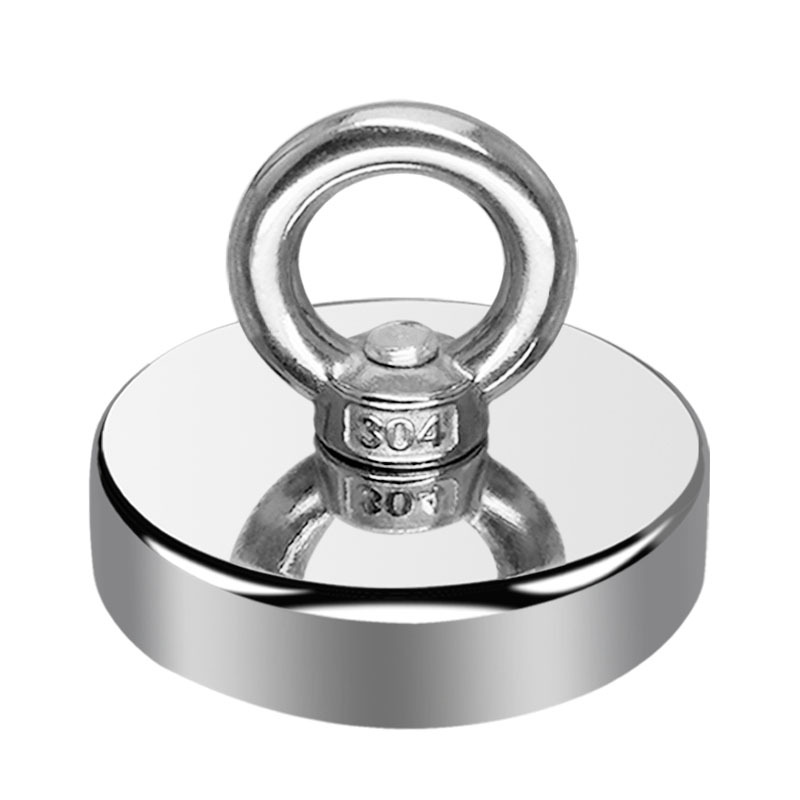

打捞磁铁 |
氧体功率磁芯 |
异形磁铁 |
相关知识
1. 磁环电感的作用
磁环与连接电缆组成一个电感，是电子电路中常用的抗干扰元件，对高频噪声有很好的屏蔽作用，故称吸收磁环。因其通常由铁氧体材料制成，故又称铁氧体磁环（简称磁环）。磁环在不同频率下具有不同的阻抗特性。一般低频时阻抗很小，当信号频率升高时，磁环阻抗急剧增大。可见电感的作用如此之大，众所周知，信号频率越高越容易辐射，而一般的信号线没有屏蔽层，这些信号线就成为接收周围环境中各种杂乱的高频信号的好天线，而这些信号又叠加在原来发射的信号上，甚至会改变原来发射的有用信号，严重干扰电子设备的正常工作。因此，降低电子设备的电磁干扰(EM)成为必须考虑的问题。在磁环作用下，即能使正常有用的信号顺利通过，也能很好地抑制高频干扰信号，且成本较低。
2. 贴片电感和磁环电感有啥区别
一般来说，贴片电感在市场应用中使用功率电感较多，磁环电感则一般作为滤波电感使用。而且贴片电感的整体电流比较小，而磁环电感的电流比较大，有时电感值比较大，但贴片电感的电感值并不是很大。所以两者分属不同类别，贴片电感为贴片电感，磁环电感为插件电感，而且磁环电感有着较长的引脚（相对于贴片电感而言）。
3. 磁环电感线圈的作用
我们都知道磁环电感是一种共模电感，在电路板中，它主要起滤波的作用，而电感值是磁环电感的重要参数之一，磁环电感也可以作为功率电感使用，所以它的电流也是重要参数之一。在所有电感产品中，总是离不开磁芯、漆包线等重要元件。磁环电感也是如此。电感值一定时，磁环电感缠绕漆包线的匝数也一定。
磁环电感值与线圈匝数的平方成正比，在磁芯不变的情况下，可以通过增加漆包线线圈的匝数来提高磁环电感的电感值，这样磁环电感也可以提供更大的电感和更充沛的电能，但是磁环电感的电感不可能无限增加，线圈的匝数有时会受到很多因素的限制，比如空间、磁芯尺寸等。一般情况下，电感值的单位为uH和mH，漆包线直径的单位为mm。
但磁环电感的电感值大小与漆包线直径大小无关，漆包线直径影响产品的电阻值，不会影响电感值的大小。
