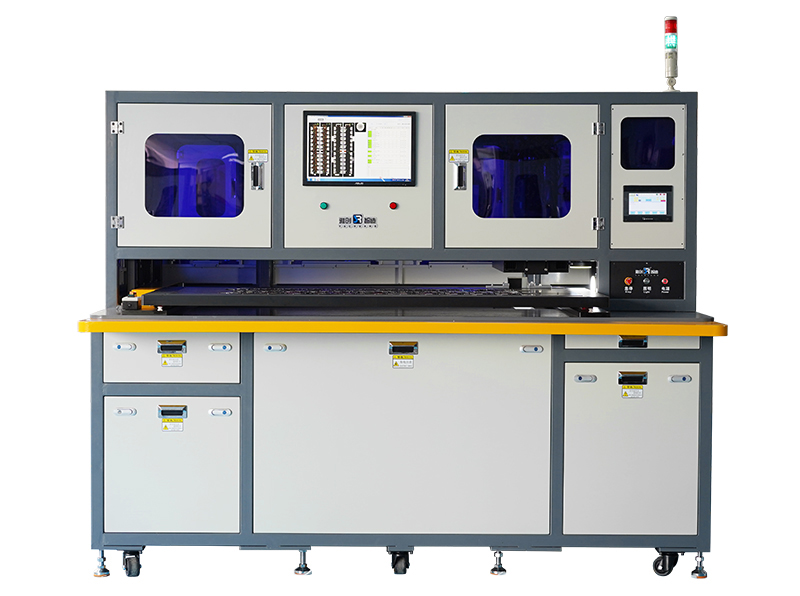

设备用途
| 设备作用： | 动力电池CCS/FPC视觉检测设备能代替人工对产品进行视觉检测，通过视觉成像系统，自动识别产品外观缺陷，并反馈检测结果。还可以对测量数据进行实时统计分析，有效提高了检测效率。 |
| 设备原理： | 动力电池CCS/FPC视觉检测设备主要通过机器视觉产品CCD图像传感器将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作对产品做出精确的判断。 |
| 设备功能： | 动力电池CCS/FPC视觉检测设备具有自动上料、自动定位、自动检测、自动分选、自动下料、智能测控、自动统计、AI深度学习、全自动处理等多项功能。 |
设备参数
设备配置：上视4K彩色线扫x2/下视4K彩色线扫x2/侧视面阵500Wx1（可根据检测项目增减检测工位）
检测范围：50-2000mm具体视产品而定
可检物件：动力电池/储能电池ccs集成母排、动力电池/储能电池软性FPC电路板
检测项目：激光焊点不良、虚焊、漏焊、漏点胶、缺胶、二维码识别、针歪、字符识别、划痕、缺口等缺陷
适用规格：50-2000mm
检测速度：3pcs/min（视产品尺寸而定）
检测精度：最高±0.001mm
软件系统：雅创光学影像系统
电源电压：220V 50Hz
额定功率：400KW
气 压：0.4-0.8MPA
工作温度：0℃-45℃
检测导图
|
|
|
| 焊点偏 | 链接器有无异物 | 铝巴装反 |
|
|
|
| 铆头未热铆 | 镍片在铝巴下方 | 有无导热垫 |
适检产品
 |  |

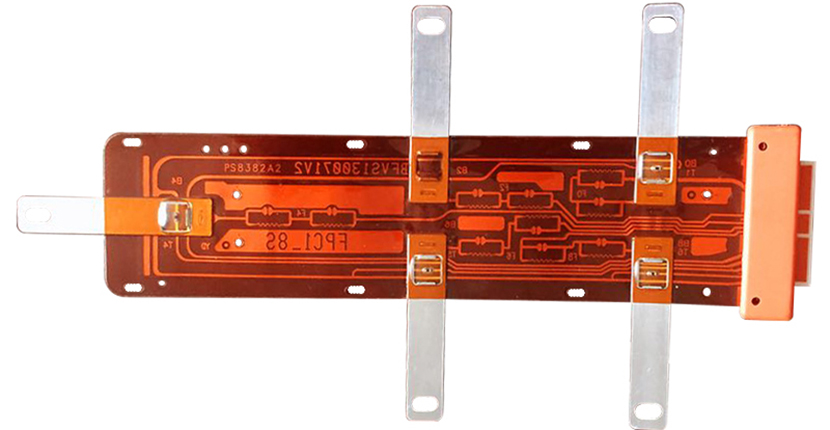

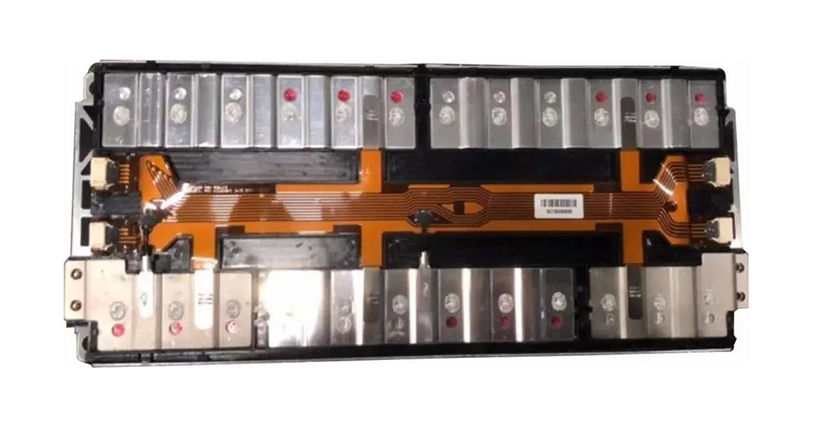

| 动力电池CCS | 柔性电路板 |
 |  |

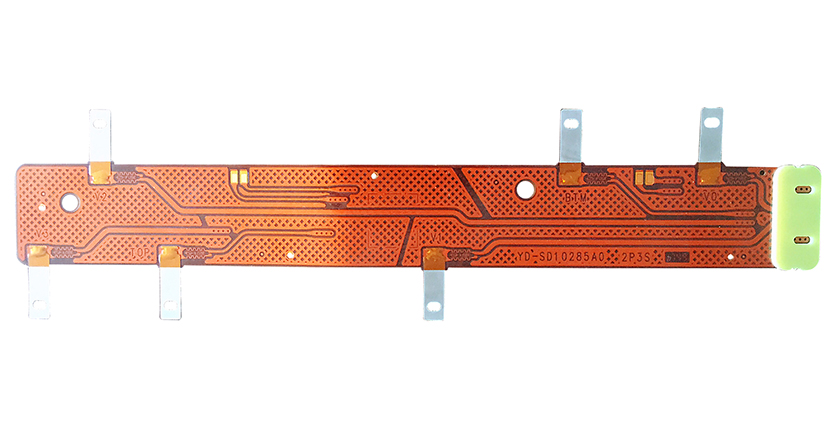

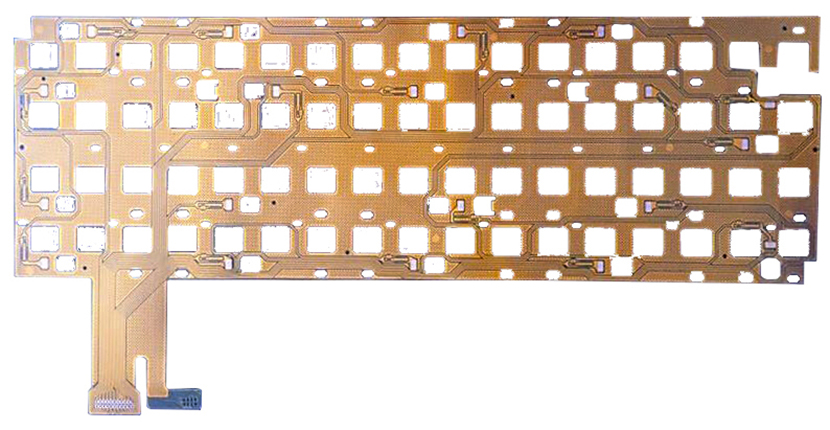

| 新能源电池FPC | FPC柔性电路板 |
